模塊
阿法拉伐獨特的板框模塊的開放式通道設計，使該膜處理設備幾乎適用于任何粘度，甚至適用于懸浮固體的應用環境。經批準，阿法拉伐板框模塊可用于衛生級產品的操作 ，在涉及有高純度要求且必須進行完美清潔和消毒的產品情況下，該模塊具有巨大的優勢。

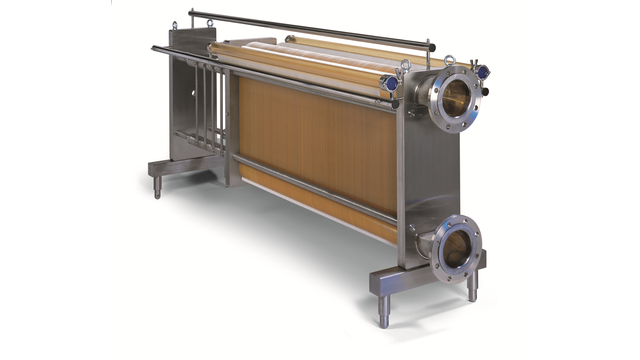

阿法拉伐可滿足各種需求的板框式模塊
無論是將膜卷成螺旋元件還是切成平面以裝入板框單元，其所采用的基本膜過濾原理都是相同的。
因此，阿法拉伐制造的板框模塊，使用與其螺旋卷式組件提供的膜相同類型的膜。該類型的膜材料，由于其開放式通道設計的獨特概念，使得阿法拉伐的板框模塊成為過濾高粘度滯留物時的明顯選擇。
高滲透能力
與使用螺旋卷式膜元件相比，膜處理設備阿法拉伐板框式模塊通常具有更高的單位膜面積滲透能力。阿法拉伐工業級的板框式模塊的活性膜表面積范圍為1.65平方米至60平方米。反過來客戶也可以使用多個串聯或并聯放置的模塊，組合成更大的過濾系統，以滿足其過濾容量的要求。
該板框式模塊的優點
- 過濾高粘性產品的開放通道設計
- 可滿足高純度和清潔度產品要求的衛生級設計
- 板框組件采用和螺旋卷式元件相同類型的膜
- 與螺旋裝置相比，滲透能力增強
- 容易更換單個膜
- 用于定制解決方案的靈活模塊化設計

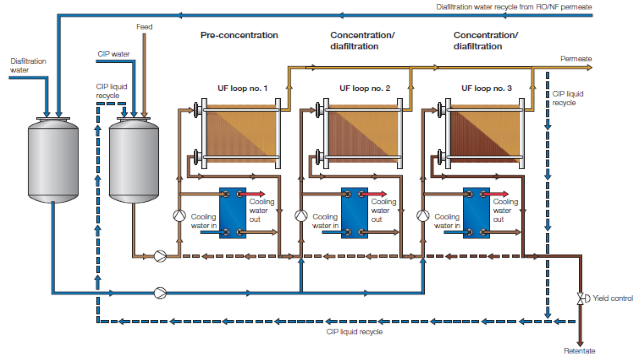

上圖中顯示的是包含滲濾功能的阿法拉伐板框系統，通常用于處理高懸浮固體和粘性進料溶液。
其典型應用包括從全肉湯中回收抗生素，濃縮酶和葡聚糖以及澄清果汁。
圖中所示的板框工藝也可以與其他工藝例如阿法拉伐螺旋工藝相結合，這就讓該板框工藝具有了將螺旋工藝的滲透物作為板框架工藝中滲濾水使用的優勢。這顯著減少了對工藝用水的需求。
工作原理

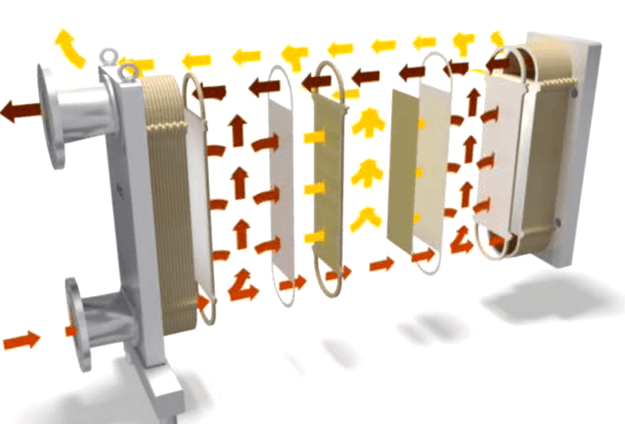

阿法拉伐板框式模塊中的流動模式。紅色是進料/（在滲析過程中未能通過半透膜而被保留下的）滯留物。黃色是滲透液。
阿法拉伐的板框式模塊設計有橫跨膜表面的開放通道。進料流/滯留物流過這些開放通道。
膜本身由帶有許多槽的中空板支撐，這些槽可收集滲透液，并通過滲透液收集管從模塊中排出。
v板框式模塊在鎖環或鎖條的幫助下使用膜本身將進料/滯留物密封，防止其混入滲透通道。這也避免了板組（plate stack）本身的任何泄漏風險。
由于阿法拉伐板框式模塊的設計，讓客戶可以更換單個膜而不影響模塊的其他膜。
靈活設計，定制解決方案
阿法拉伐膜設備采用模塊化設計，具有高度的靈活性，因為膜內置于模塊中，模塊內置于回路中，而回路則內置于系統中。
因此，定制設計系統滿足所有工藝需求，如果需要增加生產要求，也很容易對該系統進行擴能。這意味著您投資購買該膜設備后，需要增加該設備生產能力時，能以相對較低的附加成本對該設備進行升級擴能增加產量。
