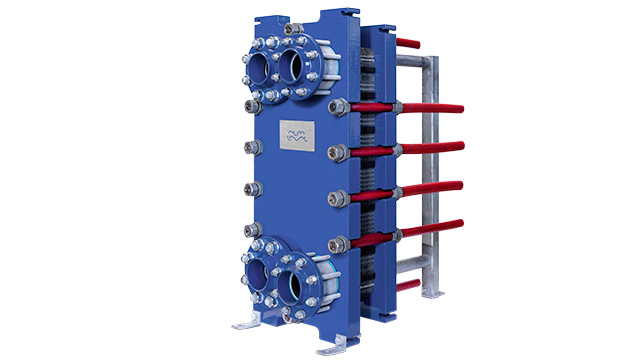

船用半焊接板式換熱器
半焊接板式換熱器適用于涉及替代燃料的燃料調節任務、液化石油氣貨物裝卸任務、制冷任務和有機郎肯循環 (ORC) 任務。我們的船用產品系列采用獨特的阿法拉伐 RefTight™ 密封系統，由于激光焊縫位于環形墊片槽的外側，因此可確保焊接槽之間的密封具有較長的使用壽命。光滑的表面確保了整個墊圈環的緊密均勻密封。
高效靈活的船用換熱器
- 效率高，可降低能耗和運營支出
- 使用壽命長，與船舶壽命相當
- 無需熱作業即可進行維修，可保護正常運行時間
- 通過 CIP 或機械清洗可在船上輕松進行維護
- 通過增加板材可擴展容量
阿法拉伐的船用半焊接板式換熱器適用于各種溫度和介質，工作壓力最高可達 65 巴。它們結構堅固，耐振動和壓力循環，使用壽命超長。各種尺寸的換熱器涵蓋了各種傳熱能力和流量，經過精心設計和選擇，可實現最佳性能。無需將半焊接板式換熱器與管道斷開，即可完全接觸到冷卻介質/海水側。
相關文件
文件下載
使用說明和手冊
產品合集
應用
機房內的供暖和制冷
船上有許多需要冷卻的機器。在熱能無法回收或利用的情況下，應盡量降低從機器中轉移熱能的總成本。阿法拉伐通過創新的板式換熱器產品組合，可確保中央冷卻系統的成本效益。我們的板式換熱器具有獨特的功能，可降低機房冷卻的運行成本，并有助于可持續發展。
液化石油氣貨物裝卸的加熱和冷卻
液化石油氣的運輸需要量身定制的貨物處理系統。阿法拉伐船用半焊接板式換熱器效率高、占地面積小且易于在船上進行維護，是貨物冷凝器的理想選擇。這些堅固耐用的設備能夠抵抗振動和壓力疲勞，如果需要更快的裝載速度，還可以增加更多的板片。
甲醇的加熱和冷卻
隨著海運業的脫碳，人們對甲醇的興趣與日俱增，第一批以甲醇為燃料的船舶也開始出現。甲醇是一種燃燒清潔的液體燃料，如果采用綠色資源生產，可實現碳中和運營。然而，與傳統燃料相比，甲醇在加熱和冷卻方面存在挑戰。阿法拉伐擁有換熱器解決方案，可確保甲醇在船上安全高效地工作。
船用制冷
從漁船上的冷藏和冷凍漁獲物到游輪上的空調，制冷劑在船舶工業中十分常見。然而，制冷劑的類型正在發生迅速變化。氯氟化碳（CFC）和氯氟烴（HCFC）制冷劑已經讓位于氫氟碳化合物（HFC）制冷劑，現在許多船東正在探索二氧化碳等天然制冷劑。阿法拉伐擁有支持選擇天然制冷劑的換熱器解決方案和專業知識。
服務
如何找到我們？
更高的壓力需要更高的標準
如果您的加熱和冷卻任務需要更高的壓力，那么是時候要求更高標準的技術了。阿法拉伐船用半焊接板式換熱器系列將為您提供全面的可靠性和高效的熱性能。
采用獨特的密封系統，效率極高
阿法拉伐船用半焊接墊片板式換熱器適用于與普通墊片不兼容或壓力較高的液體和氣體。它們通常用于制冷應用中的蒸發和冷凝。
獨特的阿法拉伐 RefTight™ 密封系統保證了焊接通道之間的密封壽命，因為激光焊縫位于環形墊片槽的外側。光滑的表面確保了整個墊圈環的緊密均勻密封。
是什么讓我們的板式換熱器如此可靠、高效和易于維護？
阿法拉伐船用半焊接板式換熱器系列設計精良，與眾不同，易于維護，使用壽命長。
RefTight™
制冷密封
高性能墊片密封，適合高壓作業。
CurveFlow™
弧形導流
熱效率最大化，結垢風險降低。
OmegaPort™
流線通孔
提升介質流量，降低壓降。
?
ClipGrip™
雙扣固定
墊片固定牢靠，確保無障礙維護。
五點校準
板材校準完美，機械性能可靠。
低位滾軸
盡量降低裝置高度，拆裝方便，防止卡堵。
工作原理

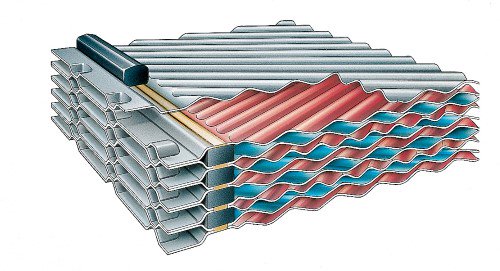

板式換熱器的傳熱區域由一系列波紋板組成，這些波紋板安裝在框架和壓板之間，可保持設計壓力。為了獲得最高的熱性能并使溫度接近，流體通常逆流通過換熱器。

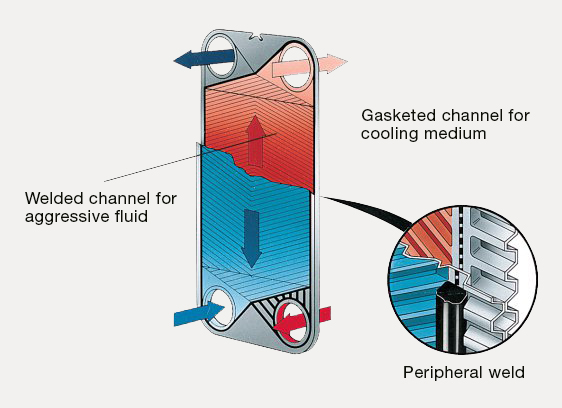

船用半焊接管線上的板間密封采用激光焊接和密封墊交替使用的方式。激光焊接通道允許使用與普通墊片不兼容的流體，也允許使用比全墊片板式換熱器更高的設計壓力。此外，阿法拉伐 RefTight™ 密封系統可確保整個舷窗墊片具有相同的密封力。
船用半焊接流水線有各種壓制深度和角度的雪佛龍圖案以及各種形狀的波紋，這些都是經過精心設計和選擇的，以達到最佳性能。CurveFlow™ 和巧克力圖案分布區這兩個設計特點可確保流體在整個板上均勻分布。因此，整個傳熱表面得到充分利用，避免了可能導致結垢的停滯區。
板間的高流動湍流可產生更高的熱傳遞，但其后果是壓力下降。我們的熱設計工程師將幫助您設計和選擇適合您的應用需求的型號和配置，同時提供最大的熱性能和最小的壓降。
