墊片板式換熱器
阿法拉伐始終追求卓越，從不甘于平庸。無論產品應用于制冷與工藝嚴苛的半焊接工業、食品飲料與制藥行業的衛生領域，還是冷凝、蒸發與纖維介質的專業范疇，都能助您降低擁有成本，提升能效與安全性。
工業線
我們種類繁多的工業墊片式換熱器適用于所有類型的工業領域，以及從加熱、冷卻和熱回收到冷凝和蒸發的多種應用。
需要新標準

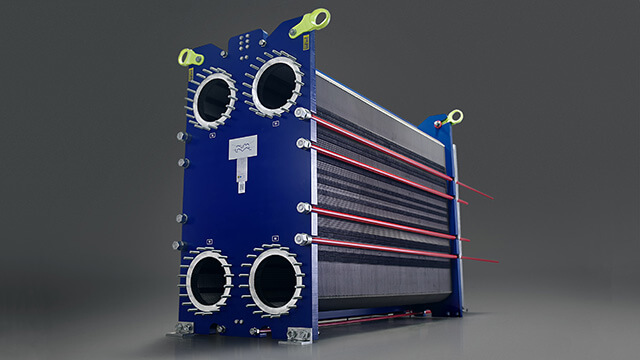

介紹世界上最現代化的墊片板式換熱器。 了解我們的下一代墊片式板式換熱器系列將如何為您帶來更高的效率、可靠性和可維護性。
在線購買
歡迎撥打服務專線 400 9976 911 或關注阿法拉伐官方微信。
板片和墊片技術
波紋板的設計通過提供一個大而緊湊的總表面積來優化傳熱，通過該表面積可以將熱量從一種液體或氣體傳遞到另一種液體或氣體。

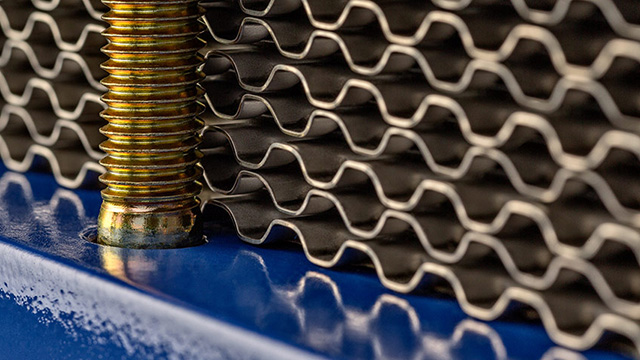

板片的傳熱區域被壓成人字形波紋。當兩塊板以相對的人字形重疊時，螺旋狀的流動和高湍流可以做到較高的傳遞系數和有效的自清洗
波紋樣式的變化使熱交換器可以用于不同的工業流程，甚至在那些雜質非常多的流體。
分流區域
板片的分流域可確保整個板片上的流體均勻流動，以最大程度地提高傳熱能力。 優化的流量分配還可以減少積垢和溫度分布不均，從而使性能水平在運行期間保持較高水平，而減少不必要的能量損失、維護成本或計劃外的停機。
墊片是熱交換器性能的關鍵組成部分。 我們將墊片和板片進行整體化設計，以確保優化的密封。每個都根據換熱工況定制。正確的輪廓、寬度、厚度以及不同聚合物的組合在避免過早泄漏或墊片或板片損壞的風險方面具有很大的差異。正確的匹配延長了墊圈壽命，減少了停機時間并降低了維護成本。
墊片概述
墊片膠水
特殊板材
雙板墊片板式換熱器
設計用于不允許混合的液體。防止泄漏的液體與另一回路中的液體接觸。
板式換熱器工作原理
熱交換器的概念相對簡單-通過在一種介質與另一種介質之間傳遞熱量來加熱或冷卻一種介質。

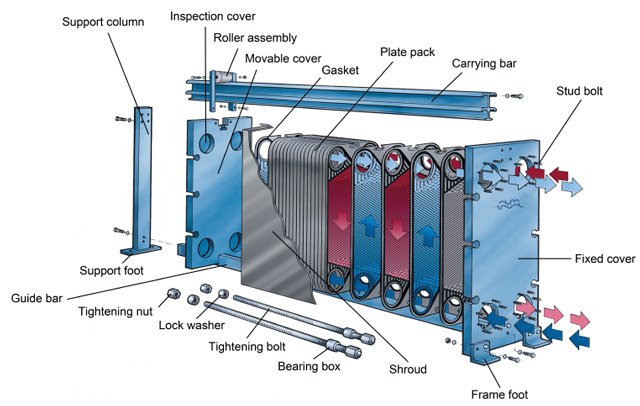

在帶墊片的可拆卸板式換熱器中，板片裝有彈性墊片，該墊片密封通道并將介質引導到備用通道中。板片組組裝在框架板和壓力板之間，并通過擰緊安裝在這些板之間的螺栓進行壓縮。通道板和壓力板從上承載桿上懸掛下來，并通過下導向桿固定到位，下導向桿都固定在支柱上。該設計易于維護并方便調整換熱量（通過減少或增加板片）。
墊片板式換熱器的傳熱區域由一系列波紋板組成，這些波紋板組裝在框架和壓力板之間以保持壓力。墊片充當板片之間的密封。兩側流體通常逆流通過熱交換器。這提供了最有效的傳熱性能 ，以實現非常接近的溫差換熱，即出口工藝介質和入口服務介質之間的溫差。
對于熱敏感或粘性介質，順流方式可用于使最冷的流體在進入熱交換器時遇到最熱的流體。這樣可以最大程度地減少介質過熱或凍結的風險。
可提供具有各種壓制深度，人字形波紋和其它各種波紋設計，所有這些波紋類型都經過精心設計和選擇，以實現最佳性能。根據應用，每個產品系列都有其自己的特定波紋設計。
優化的分流區可確保流體在整個傳熱表面上均勻分布，并有助于避免可能導致結垢的停滯區域。
雖然板片之間的高湍流導致較高的熱傳遞，但一定程度源于高壓降驅動。阿法拉伐板式換熱器熱設計工程師可以幫助您設計和選擇適合您的應用的模型和配置，從而以最小的壓降提供最佳的熱性能。
